Обвязка фанкойла состоит из таких основных элементов как запорные вентили, сменные сетчатые фильтры, регулирующие клапаны, соединительные элементы. Наиболее важным элементом здесь, пожалуй, является клапан фанкойла. Клапаны управления фанкойлами предназначены для регулирования расхода холодной и/или горячей воды в системах кондиционирования и/или отопления. Для двухтрубных фанкойлов устанавливается один клапан, для 4-х трубных - соответственно два клапана. Двухходовые клапаны служат для выключения подачи воды в фанкойл и используются в системах с переменным расходом жидкости. Трёхходовой клапан может использоваться как распределительный узел (один вход, два выхода) и как смесительный узел фанкойла (два входа, один выход). Функционал клапанов обеспечивается ходом запорного элемента, который открывает или закрывает ход жидкости через клапан. Запорный элемент приводится в движение приводом клапана по команде от пульта управления фанкойлом, либо по команде другого элемента автоматики, управляющего работой фанкойла.

Цены на клапаны для фанкойлов.

Клапаны Watts (Италия).
Привод клапана Watts 22С / Watts 22CX
2-х ходовой клапан Watts 1/2" Kvs=1,7
2-х ходовой клапан Watts 3/4" Kvs=2,8 (нет в наличии) - варианты замены Honeywell VSOF-220-2.5 и Industrietechnik VFX235
2-х ходовой клапан Watts 3/4" Kvs=4,0 (нет в наличии) - вариант замены Industrietechnik VFX239
2-х ходовой клапан Watts 1" Kvs=4,5
3-х ходовой клапан Watts 1/2" Kvs=1,7
3-х ходовой клапан Watts 3/4" Kvs=2,8
3-х ходовой клапан Watts 1" Kvs=4,5
3-х ходовой клапан Watts 1/2" с байпассом Kvs=1,7 (МО* 35 мм)
3-х ходовой клапан Watts 1/2" с байпассом Kvs=1,7 (МО* 40 мм)
3-х ходовой клапан Watts 1/2" с байпассом Kvs=1,0 (МО* 40 мм)
3-х ходовой клапан Watts 3/4" с байпассом Kvs=2,8 (МО* 50 мм)
3-х ходовой клапан Watts 3/4" с байпассом Kvs=4,0 (МО* 40 мм)

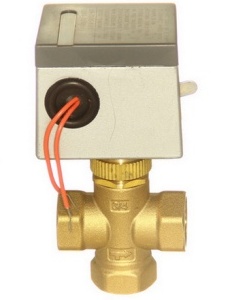

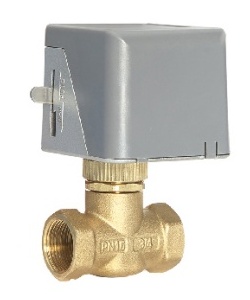

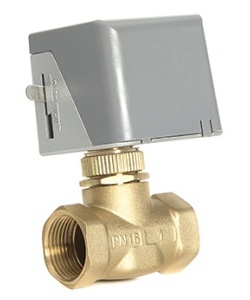

Клапаны Clima Esperto (Китай).

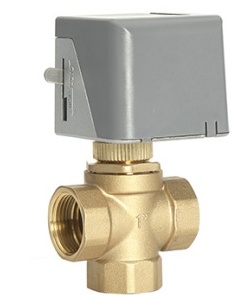

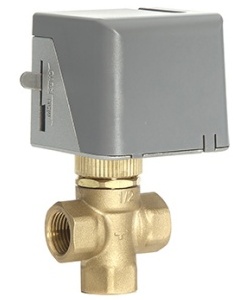

3-х ходовой клапан с приводом Clima Esperto 1/2"
3-х ходовой клапан с приводом Clima Esperto 3/4"
3-х ходовой клапан с приводом Clima Esperto 1"

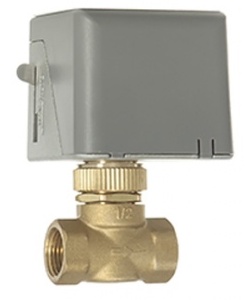

2-х ходовой клапан с приводом Clima Esperto 1/2"
2-х ходовой клапан с приводом Clima Esperto 3/4 "
2-х ходовой клапан с приводом Clima Esperto 1"

* - Межосевое расстояние

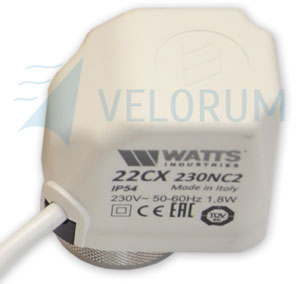

Watts 22CX 230NC2 электротермический привод клапана.

Watts-22СX.

  • Тип: 22CX230NC2.
  • Маркировка: 22CX.
  • Артикул: 10029671.
  • Производство: Италия.
  • Максимальная рабочая температура: 110 °
  • Исполнение: Нормально закрытый - НЗ с двухжильным кабелем.
  • Время открытия/закрытия: около 3 мин.
  • Ход штока: 2,5 мм.
  • Присоединение привода: накидная гайка M30x1,5.
  • Напряжение питания: 220В / 50 Гц.
  • Подсоединительная резьба: внутренняя.
  • Материал: негорючая пластмасса.
  • Класс защиты: IP54.
  • Вес: 150 г.
  • Привод клапана Watts 22CX является прямой заменой снятого с производства привода Watts 22C и полностью совместим с клапанами на которые устанавливались приводы 22С.

в наличии (март 2024)

В связи с ограничением поставок с завода Watts с мая 2022 г. электроприводы продаются только в комплекте с клапанами.

Цена: 5616 ₽.

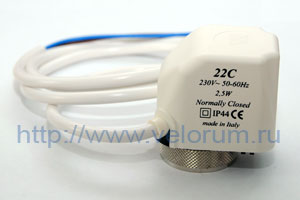

Watts 22C электротермический привод клапана (сервопривод).

Watts-22С.

  • Тип: VTZ22C-230NC2-5.
  • Маркировка: 22C.
  • Артикул: 10004363.
  • Производство: Италия.
  • Максимальная рабочая температура: 110 °
  • Исполнение: Нормально закрытый - НЗ с двухжильным кабелем.
  • Время открытия/закрытия: около 3 мин.
  • Ход штока: 2,5 мм.
  • Присоединение привода: накидная гайка M30x1,5.
  • Напряжение питания: 220В / 50 Гц.
  • Подсоединительная резьба: внутренняя.
  • Материал: негорючая пластмасса.
  • Класс защиты: IP44.
  • Вес: 150 г.
  • Внимание! Привод клапана снят с производства. Аналог нового поколения: Watts 22CX - является прямой заменой привода 22C и полностью совместим с клапанами на которые устанавливались приводы 22С.

в наличии (март 2024)

Цена: 5616 ₽.

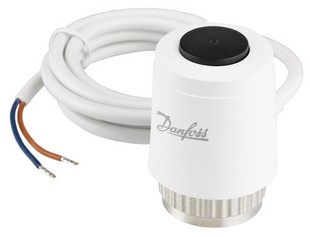

Danfoss TWA-Z электротермический привод клапана (сервопривод).

Danfoss TWA-Z.

  • Тип: TWA-Z NC 082F1266
  • Маркировка: TWA-Z NC.
  • Артикул: 082F1266.
  • Производство: Болгария.
  • Максимальная температура теплоносителя: 120 °
  • Исполнение: Нормально Закрытый - НЗ.
  • Время открытия/закрытия: около 3 мин.
  • Ход штока: 2,8 мм.
  • Присоединение привода: накидная гайка M30x1,5.
  • Напряжение питания: 220В / 50 Гц.
  • Подсоединительная резьба: внутренняя.
  • Материал: негорючая пластмасса.
  • Класс защиты: IP41.
  • Вес: 150 г.

в наличии (март 2024)

Цена: 4968 ₽.

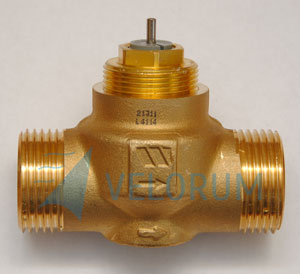

Watts ZV2131-DN25 (21311) клапан двухходовой 1 дюйм.

Watts-21311.

  • Тип: ZV2131-DN25.
  • Маркировка: 21311.
  • Артикул: 10001545.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 4,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1 дюйм.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 500 г. (С приводом 650г.)

в наличии (март 2024)

Цена: 9504 ₽.

Цена с НДС за клапан, без стоимости привода.

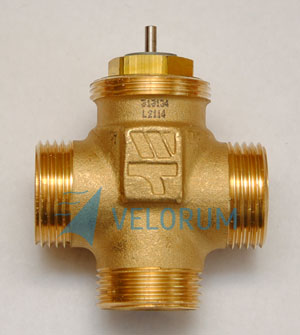

Watts ZV3131-DN20 (313134) клапан трехходовой 3/4 дюйма.

Watts-313134.

  • Тип: ZV3131-DN20.
  • Маркировка: 313134.
  • Артикул: 10001547.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 2,8 (1,8 байпасса).
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 250 г. (С приводом 400 г.)

в наличии (март 2024)

Цена: 6588 ₽.

Цена с НДС за клапан, без стоимости привода.

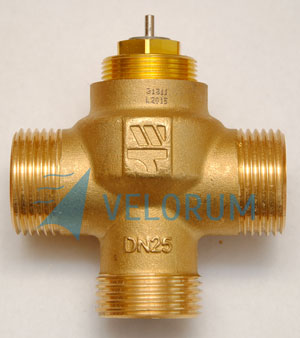

Watts ZV3131-DN25 (31311) клапан трёхходовой 1 дюйм.

Watts-31311.

  • Тип: ZV3131-DN25.
  • Маркировка: 31311.
  • Артикул: 10001549.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 4,5 (3,1 байпасса).
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1 дюйм.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 550 г. (С приводом 600г.)

в наличии (март 2024)

Цена: 10692 ₽.

Цена с НДС за клапан, без стоимости привода.

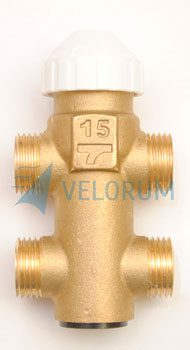

Watts ZV41311240P клапан трёхходовой 1/2 дюйма с байпассом.

Watts-ZV41311240P.

  • Тип: ZV41311240P.
  • Маркировка: 41311240P.
  • Артикул: 10022616.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 1,7 (1,3 байпасса).
  • Межосевое расстояние: 40 мм.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
  • Присоединительная резьба: наружная.
  • Вес: 350 г. (С приводом 500г.)

в наличии (март 2024)

Цена: 7776 ₽.

Цена с НДС за клапан, без стоимости привода.

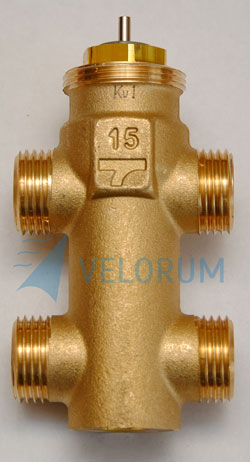

Watts ZV41311240P1 клапан трёхходовой 1/2 дюйма с байпассом.

Watts-ZV41311240P1.

  • Тип: ZV41311240P1.
  • Маркировка: 41311240P1.
  • Артикул: 10051317.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 1,0 (0,86 байпасса)).
  • Межосевое расстояние: 40 мм.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
  • Подсоединительная резьба: наружная.
  • Вес: 350 г. (С приводом 500г.)

в наличии (март 2024)

Цена: 7128 3888 ₽.

Цена с НДС за клапан, без стоимости привода.

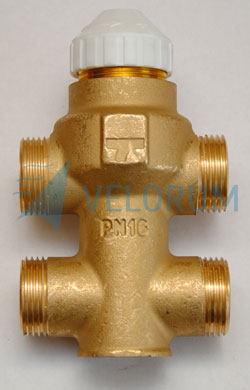

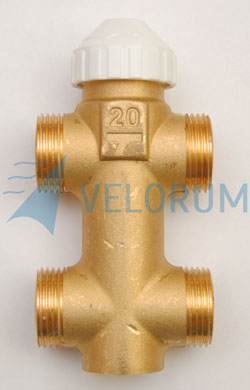

Watts ZV4131-DN20 (413134 или 41313440P) клапан трехходовой 3/4 дюйма с байпассом.

Watts-313134.

  • Тип: ZV4131-DN20.
  • Маркировка: 413134 или 41313440Р.
  • Артикул: 10001558, 10082100.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 2,8 (1.8 байпасса).
  • Межосевое расстояние между выводами: 50мм.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 350 г. (С приводом 500 г.)

в наличии (март 2024)

Цена: 8208 ₽.

Цена с НДС за клапан, без стоимости привода.

Клапан двухходовой 1/2 дюйма для фанкойла.

213112.

  • Тип: 213112
  • Маркировка: 213112.
  • Производство: Китай.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 200 г. (С приводом 350г.)

в наличии (март 2024)

Цена: 3780 ₽.

Цена с НДС за клапан, без стоимости привода.

Watts ZV2131-PN16 (213112) клапан двухходовой 1/2 дюйма.

Watts-213112.

  • Тип: ZV2131-PN16.
  • Маркировка: 213112.
  • Артикул: 10004128.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 1,7.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Подсоединительная резьба: наружная.
  • Вес: 200 г. (С приводом 350г.)

Нет возможности поставки!

Цена: 5400 ₽.

Цена с НДС за клапан, без стоимости привода.

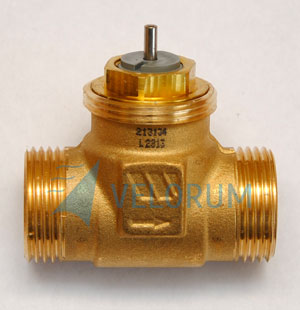

Watts ZV2131-DN20 (213134) клапан двухходовой 3/4 дюйма.

Watts-213134.

  • Тип: ZV2131-DN20.
  • Маркировка: 213134.
  • Артикул: 10001544.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 2,8.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Присоединительная резьба: наружная.
  • Вес: 200 г. (С приводом 350г.)

Нет возможности поставки!

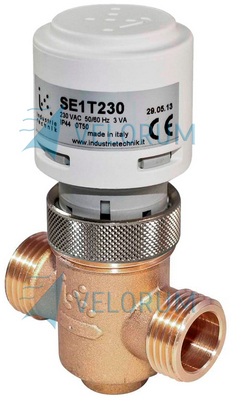

В виде замены предлагаем рассмотреть клапаны из наличия Industrietechnik VFX235

Цена: 6372 ₽.

Цена с НДС за клапан, без стоимости привода.

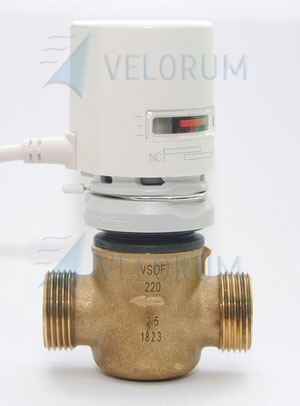

Honeywell VSOF-220-2.5 клапан двухходовой 3/4 дюйма с приводом.

Honeywell VSOF-220-2.5

  • Тип: ON-OFF.
  • Маркировка: VSOF 220.
  • Артикул: VSOF-220-2.5 .
  • Производство: Германия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 2,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Honeywell MT серия.
  • Присоединительная резьба: наружная.
  • Вес: 200 г. (С приводом 350г.)

Нет возможности поставки!

В виде замены предлагаем рассмотреть клапаны из наличия Industrietechnik VFX235

Цена: 12096 ₽.

Цена с НДС за клапан с приводом.

Watts ZV2131-DN20 (213134P4) клапан двухходовой 3/4 дюйма.

Watts-213134P4.

  • Тип: ZV2131-DN20.
  • Маркировка: 213134P4.
  • Артикул: 10081201.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 4,0.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Присоединительная резьба: наружная.
  • Вес: 300 г. (С приводом 450г.)

Нет возможности поставки!

В виде замены предлагаем рассмотреть клапаны из наличия Industrietechnik VFX239

Цена: 8640 ₽.

Цена с НДС за клапан, без стоимости привода.

Watts ZV3131-DN15 (313112) клапан трёхходовой 1/2 дюйма.

Watts-313112.

  • Тип: ZV3131-DN15.
  • Маркировка: 313112.
  • Артикул: 10001546.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 1,7 (1,3 байпасса).
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
  • Подсоединительная резьба: наружная.
  • Вес: 200 г. (С приводом 350г.)

Нет возможности поставки!

Цена: 5616 ₽.

Цена с НДС за клапан, без стоимости привода.

Watts ZV4131-DN15 (413112) клапан трёхходовой 1/2 дюйма с байпассом.

Watts ZV4131-DN15.

  • Тип: ZV4131-DN15.
  • Маркировка: 413112.
  • Артикул: 10001557.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 1,7 (1,3 байпасса).
  • Межосевое расстояние: 35 мм.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX и 22C (сняты с производства).
  • Подсоединительная резьба: наружная.
  • Вес: 350 г. (С приводом 500г.)

Нет возможности поставки!

Цена: 7776 ₽.

Цена с НДС за клапан, без стоимости привода.

Watts ZV41313440P4 клапан трехходовой 3/4 дюйма с байпассом.

Watts ZV41313440P4.

  • Тип: ZV41313440P4 DN20 3/4".
  • Маркировка: 41313440P4.
  • Артикул: 10051318.
  • Производство: Италия.
  • Максимальная рабочая температура: 100 °C.
  • Температура жидкости: 4-110 °C.
  • Применяемые жидкости: вода, гликолевые растворы до 50%.
  • Ход штока: 2,5 мм.
  • Номинальное давление: 16 бар.
  • Пропускная способность Kvs: 4,0 (1,8 байпасса).
  • Межосевое расстояние: 40мм.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Присоединение привода: накидная гайка M30x1,5.
  • Совместимость с приводами: Watts 22CX.
  • Присоединительная резьба: наружная.
  • Вес: 400 г. (С приводом 550 г.)

Нет возможности поставки!

Цена: 10368 ₽.

Цена с НДС за клапан, без стоимости привода.

Clima Esperto CV-312/220 трёхходовой клапан с электроприводом 1/2 дюйма.

Clima Esperto CV-312/220.

  • Модель: CV-312/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KVs: 1,6.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Подсоединительная резьба: внутренняя.
  • Вес: 300 г. (С приводом 600г.)

Цена: 12870 ₽.

Clima Esperto CV-334/220 трёхходовой клапан с электроприводом 3/4 дюйма.

Clima Esperto CV-334/220.

  • Модель: CV-334/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KV: 3,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Подсоединительная резьба: внутренняя.
  • Вес: 300 г. (С приводом 600г.)

Цена: 12870 ₽.

Clima Esperto CV-31/220 трёхходовой клапан с электроприводом 1 дюйм.

Clima Esperto CV-31/220.

  • Модель: CV-31/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KVs: 5,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1 дюйм.
  • Подсоединительная резьба: внутренняя.
  • Вес: 400 г. (С приводом 700г.)

Цена: 14355 ₽.

Clima Esperto CV-212/220 двухходовой клапан с электроприводом 1/2 дюйма.

Clima Esperto CV-212/220.

  • Модель: CV-212/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KVs: 1,6.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1/2 дюйма.
  • Подсоединительная резьба: внутренняя.
  • Вес: 300 г. (С приводом 600г.)

Цена: 11880 ₽.

Clima Esperto CV-234/220 двухходовой клапан с электроприводом 3/4 дюйма.

Clima Esperto CV-234/220.

  • Модель: CV-234/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KV: 3,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 3/4 дюйма.
  • Подсоединительная резьба: внутренняя.
  • Вес: 300 г. (С приводом 600г.)

Цена: 11880 ₽.

Clima Esperto CV-21/220 двухходовой клапан с электроприводом 1 дюйм.

Clima Esperto CV-21/220.

  • Модель: CV-21/220.
  • Производство: КНР.
  • Рабочая температура окружающей среды: 0-60 °C.
  • Температура жидкости: 2-94 °C.
  • Время открытия клапана: 10 сек.
  • Время закрытия клапана: 5 сек.
  • Номинальное давление: 16 бар.
  • Пропускная способность KVs: 5,5.
  • Материал: латунь.
  • Диаметр резьбового соединения труб: 1 дюйм.
  • Подсоединительная резьба: внутренняя.
  • Вес: 400 г. (С приводом 700г.)

Цена: 13860 ₽.
